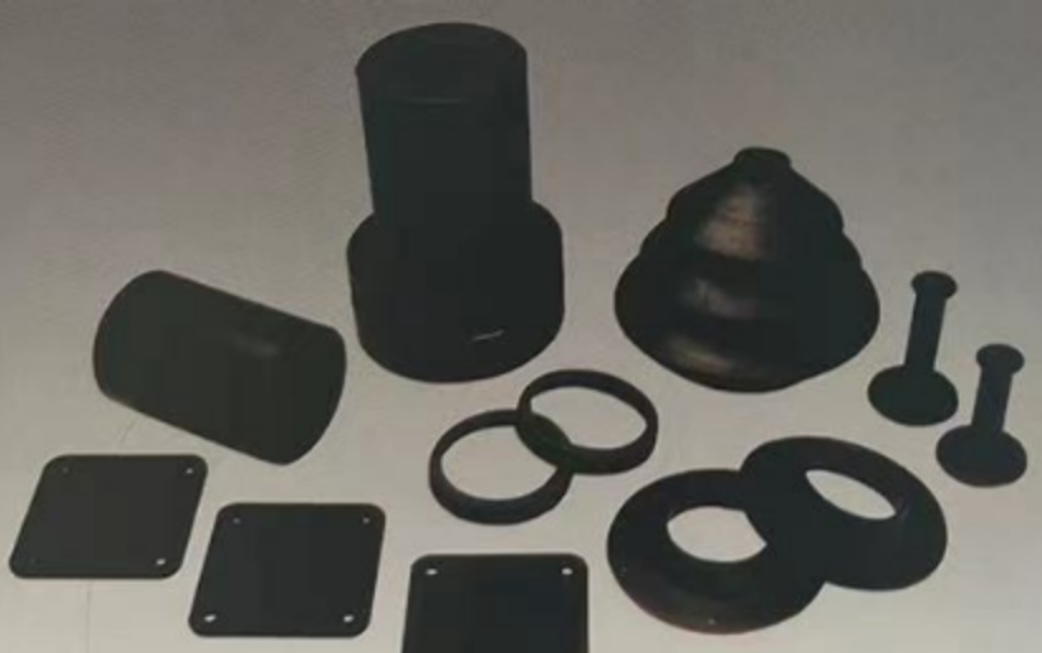

Rubberen pakkingen - Gids voor statische en dynamische afdichtingscomponenten

Ingenieurs staan voortdurend voor de uitdaging om het juiste afdichtingsmateriaal voor de taak te kiezen. Elke dag bestudeert u bouwtekeningen, raadpleegt u onderhoudshandboeken of loopt u over de productievloer. Een flens lekt. Een cilinder faalt.Een as slijt af.De oorzaak? Vaak een onjuiste keuze van de afdichting. Deze gids biedt praktische scenario's om u te helpen bij het kiezen tussen rubberen pakkingen, stofafdichtingen, V‑afdichtingen en O‑ringen.

Statische afdichting voor stationaire verbindingen

Denk aan een pomphuis. Twee metalen oppervlakken die met bouten aan elkaar zijn bevestigd. Ze lijken vlak, maar onder de microscoop zitten ze vol krassen, gereedschapsstrepen en piepkleine dalen. Vloeistof volgt deze paden. Tussen de twee oppervlakken wordt een rubberen pakking geplaatst. U draait de bouten vast. De pakking wordt samengedrukt, vult die onvolkomenheden en sluit het lek af. Toepasbaar op pomphuizen, kleppendeksel, pijpflenzen en toegangspanelen. Grote oppervlakken? Onregelmatige vormen? Geen probleem. Als uw toepassing twee stilstaande oppervlakken omvat die moeten worden afgedicht, is een rubberen pakking vaak de oplossing. Houd er rekening mee: ze zijn niet geschikt voor bewegende delen.

Dynamische afdichtingen voor heen- en weer bewegende en roterende assen

Denk nu eens aan een hydraulische cilinder op een graafmachine. De zuigerstang beweegt in en uit de cilinder; stof, modder en zand zijn overal aanwezig. Als deze verontreinigingen de zuigerstangafdichting passeren, krassen ze in de cilindermuur, beschadigen ze de zuiger en maken ze het hele systeem onbruikbaar. Wat voegt u daar dan aan toe? Stofafdichtingen horen op hydraulische cilinders, pneumatische aandrijvingen, lineaire geleiders en alle heen- en weer bewegende assen die blootstaan aan vuil.

Monteer ze aan de buitenzijde van de primaire drukafdichting. Hun taak is uitsluiting, niet vasthouden. Een flexibele lip veegt de stang elke keer schoon wanneer deze zich terugtrekt. Hij schraapt modder, zand en waterdruppels weg. Werkt uw apparatuur in stoffige, modderige of natte omgevingen, dan verlengt een stofafdichting de levensduur aanzienlijk. Ze vormen de eerste bescherming tegen verontreiniging. Vervang ze regelmatig; ze slijten sneller dan drukafdichtingen.

Maar hoe zit het met roterende assen? Elektromotoren. Versnellingsbakken. Transportrollen. Deze assen draaien snel, vaak uitgelijnd, soms met ruwe oppervlakken door slijtage. Een standaard lipafdichting oververhit, piept en faalt snel. Hier is een andere geometrie het meest geschikt. V‑afdichtingen zijn de aangewezen keuze voor roterende assen met uitlijningsfouten, runout of ruwe oppervlakken.

De V‑vormige doorsnede is ingenieus. Naarmate de as draait, werpt de centrifugale kracht de afdichtingslip naar buiten. Deze raakt het tegenoppervlak nauwelijks, waardoor de wrijving minimaal blijft. De vorm zorgt bovendien voor een pompend effect dat vuil van de afdichting weghaalt. Een strakke passing is niet nodig: u schuift het product eenvoudig over de as en het centreert zichzelf. Gebruik ze op elektromotoren, in- en uitgaande assen van versnellingsbakken, landbouwmachines en transportrollen. Ze zijn geschikt voor asnelheden tot 20 meter per seconde en kunnen hoekige onuitlijning verdragen, die andere afdichtingen zou vernietigen. De installatie verloopt snel; speciaal gereedschap is niet vereist.

Universele O-ringen voor uiteenlopende toepassingen

Wanneer gebruikt u dan het meest voorkomende afdichtingsmateriaal van allemaal? Overal. O-ringen zijn het standaardafdichtingsmateriaal voor bijna alles: hydraulische cilinders, pneumatische kleppen, snelkoppelingen, vloeistoffittingen en talloze andere statische en dynamische toepassingen. Het principe is eenvoudig: gecontroleerde vervorming. U snijdt een groef, plaatst de O-ring erin en drukt hem samen met het tegenwerkende onderdeel. De ronde doorsnede wordt platgedrukt, waardoor twee afdichtingscontacten ontstaan. De interne druk duwt de O-ring naar de laagdrukzijde, waardoor de contactdruk toeneemt. Zelfversterkend. Werkt van vacuüm tot hoge druk. Werkt van -50 °C tot 200 °C, mits het juiste materiaal wordt gebruikt. Als u een groef hebt, past er waarschijnlijk een O-ring in.
