Toepassingen van rubberen schokdempers: waar worden ze gebruikt in industriële apparatuur?

Rubberen schokdempers spelen een belangrijke rol bij het beheersen van trillingen, het verminderen van de overdracht van schokken en het beschermen van industriële apparatuur tegen onnodige bewegingen. Ze worden toegepast in tal van soorten machines, waaronder pompen, compressoren, generatoren, HVAC‑systemen, machinegereedschappen en zwaar materieel.

Hoewel de term rubberdemper eenvoudig klinkt, kunnen de toepassingsvereisten van de ene machine tot de andere sterk verschillen. Sommige apparatuur veroorzaakt continue trillingen, terwijl andere machines worden blootgesteld aan plotselinge impact of wisselende dynamische belastingen. Het juiste rubbercomponent moet daarom worden afgestemd op het betreffende apparaat, de belasting, de beweging en de bedrijfsomgeving.

Voor industriële inkopers is het ook nuttig om te weten waar industriële rubberen schokdempers worden toegepast, zodat zij kunnen bepalen of een standaardonderdeel of een op maat gemaakte oplossing geschikter is.

Wat doet een rubberen schokdemper in industriële apparatuur?

Schokabsorptie en trillingsisolatie

Industriële machines kunnen zowel continue trillingen als plotselinge schokken veroorzaken. Motoren en roterende apparatuur kunnen herhaalde trillingen genereren, terwijl compressoren, generatoren, bouwmachines en andere zware apparatuur dynamische krachten kunnen ontwikkelen tijdens het opstarten, stoppen of bij veranderingen in de bedrijfsomstandigheden.

Een rubberen schokdemper werkt door middel van gecontroleerde vervorming van een elastomeer. In plaats van toe te staan dat trillingen of impactkrachten rechtstreeks van de machine naar de dragende constructie worden overgebracht, biedt het rubberen onderdeel een flexibele interface die een deel van die energie kan opvangen en afvoeren.

Dit staat nauw in verband met trillingsisolatie en -demping, maar de termen zijn niet identiek. Schokabsorptie richt zich doorgaans op het beperken van de effecten van plotselinge belastingen, terwijl trillingsisolatie gericht is op het verminderen van de overdracht van herhaalde trillingen.

Volgens deParker LORD Gids voor Industriële OnderdelenengineeringTrillingen, schokken en geluid kunnen bijdragen aan schade aan componenten en een verkorte levensduur van apparatuur wanneer ze niet adequaat worden beheerst. Zorgvuldig gekozen rubberen aanslagdempers kunnen helpen deze problemen te verhelpen.

Waarom wordt rubber gebruikt voor industriële schokdemping?

Rubber wordt veel gebruikt omdat het elasticiteit combineert met dempende eigenschappen. Het gedrag ervan kan worden aangepast door middel van de samenstelling van het materiaal, de hardheid, de geometrie en het ontwerp van het gehele rubberonderdeel.

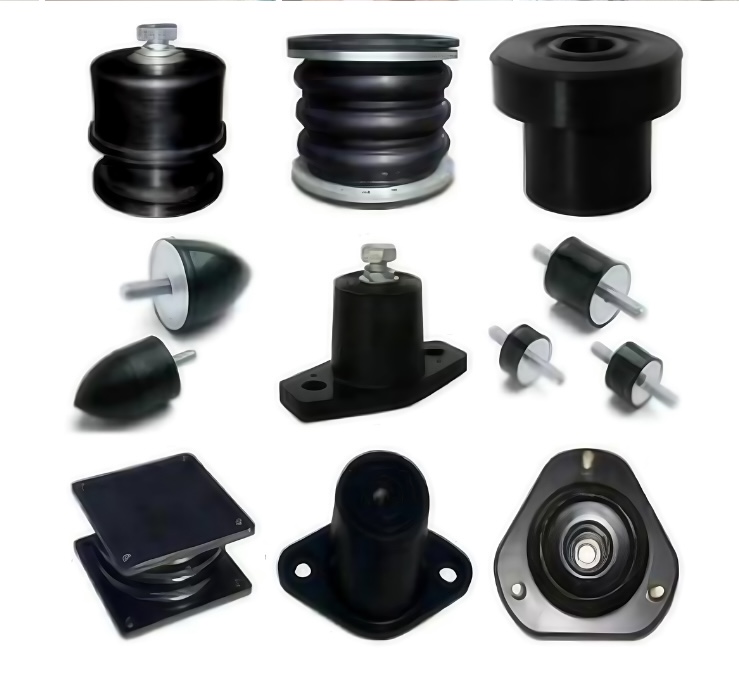

Dit maakt rubber geschikt voor vele soorten rubberen trillingsisolatoren, bussen, pads, motorsteunen en rubber‑metalen componenten.

Er bestaat echter geen enkele rubberen schokdemper die geschikt is voor elke industriële machine. Een pomp die binnenshuis wordt gebruikt, kan heel andere eisen stellen dan een generator die blootstaat aan buiteneomstandigheden of een bouwmachine die aan herhaalde impact wordt blootgesteld.

De toepassing dient derhalve de rubbermengsel, vorm, stijfheid, belastingscapaciteit en montage‑methode te bepalen.

Waar worden rubberen schokdempers gebruikt?

Pompen, compressoren, motoren en generatoren

Pompen, compressoren, motoren en generatoren zijn veelvoorkomende toepassingen voor industriële rubberen schokdempers, omdat ze roterende of heen-en-weer bewegende onderdelen bevatten die dynamische krachten genereren.

Voor pompen kunnen rubberen montages de trillingen verminderen die van het apparaat naar de fundering worden overgebracht. Compressoren vereisen mogelijk extra aandacht voor cyclische belasting en beweging tijdens de werking. Motoren en generatoren kunnen continue trillingen veroorzaken die anders rechtstreeks in het machineframe zouden worden overgedragen.

In generatortoepassingen kunnen bijvoorbeeld zorgvuldig gekozen rubberen montagesystemen helpen om motortrillingen van de dragende constructie te isoleren. Het doel is niet louter om het zachtst mogelijke rubber te gebruiken. Een te grote zachtheid kan ongewenste bewegingen veroorzaken, terwijl een te hoge stijfheid juist te veel trillingen kan doorgeven.

DeInformatie over trillings- en bewegingsbeheersing van Parker LORDtoont aan hoe elastomere steunen en bussen kunnen worden ingezet om trillingen en schokken te isoleren, bewegingen op te vangen en structuurgeluid te verminderen in veeleisende toepassingen.

HVAC- en industriële koelapparatuur

HVAC- en koelsystemen vormen een ander belangrijk toepassingsgebied voor rubberen trillingsisolatoren. Ventilatoren, compressoren, chillers, luchtbehandelingsunits, koelapparatuur en pompen kunnen tijdens normaal gebruik allemaal trillingen veroorzaken.

Als deze trilling rechtstreeks wordt overgebracht naar vloeren, wanden, leidingsystemen of de constructie van het gebouw, kan dit ongewenst geluid en mechanische belasting veroorzaken. Trillingsisolatie‑componenten zorgen voor een flexibele verbinding tussen de apparatuur en de ondersteuning ervan.

DeEaton-gids voor trillingsisolatiepadsNoemt airconditioners, koeltorens, compressoren, ventilatoren, generatoren, pompen, leidingsystemen en procesapparatuur als typische toepassingen.

Voor HVAC-toepassingen dienen kopers daarom zowel de belasting van het apparaat als de trillingskenmerken in overweging te nemen, in plaats van een bevestiging uitsluitend op basis van afmetingen te selecteren.

Machinegereedschap en zwaar materieel

Machinegereedschappen vereisen een ander type benadering voor trillingsbeheersing. CNC-machines, productieapparatuur en andere precisieapparaten kunnen worden beïnvloed door ongewenste bewegingen, omdat overmatige trillingen de stabiliteit en de bewerkingsprestaties kunnen aantasten.

Bij zwaar materieel is de voornaamste zorg wellicht een combinatie van trillingen, impact en herhaalde dynamische belasting. Bouwmachines, mijnbouwapparatuur, landbouwmachines en materiaalbehandelingsapparatuur kunnen aanzienlijke spanning op montage‑componenten uitoefenen.

Rubberen schokdempers, bussen en rubber‑naar‑metaal bevestigingen kunnen worden gebruikt om trillende samenstellingen van de hoofdstructuur te scheiden. De informatie van Parker over off‑highway‑apparatuur beschrijft elastomere bevestigingen en bussen als oplossingen voor trillings‑ en schokisolatie in veeleisende toepassingen voor mobiele apparatuur.

Voor deze toepassingen is duurzaamheid net zo belangrijk als trillingsreductie. Het onderdeel moet zijn functie behouden onder herhaalde belastingen, zonder overmatige vervorming of voortijdige slijtage.

Precisie- en testapparatuur

Precisie‑ en testapparatuur hoeft niet dezelfde grote impactbelastingen te ondervinden als bouwmachines, maar zelfs kleine ongewenste trillingen kunnen de stabiliteit en de meetomstandigheden beïnvloeden.

Laboratoriumapparatuur, inspectiesystemen, meetapparatuur en andere gevoelige machines kunnen daarom zorgvuldig ontworpen isolatiecomponenten vereisen.

Het doel hierbij is minder gericht op het opvangen van een grote impact en meer op het creëren van een stabiele bedrijfsomgeving. Een geschikt rubberisolatie‑element kan de hoeveelheid door de machine gegenereerde of extern overgedragen trillingen die bij gevoelige apparatuur terechtkomen, verminderen.

DeTechnische informatie over de Parker LORD-isolatorHet toont tevens aan hoe elastomere isolatoren kunnen worden ontworpen om gevoelige apparatuur te beschermen tegen schokken en trillingen.

Industriële toepassing	Typische uitrusting	Hoofdfunctie van rubberen componenten
Vloeistofbehandeling	Pompen, compressoren	Verminder de overgedragen trillingen
Energieopwekking	Motoren, generatoren	Trillingen en dynamische schokken beheersen
HVAC	Ventilatoren, koelers, luchtbehandelingsunits	Verminder trillingen en door de constructie overgedragen geluiden
Productie	CNC en machinegereedschappen	Verbeter de stabiliteit en beheers de beweging
Zwaar materieel	Bouw- en mijnbouwmachines	Schokken en dynamische belastingen absorberen
Precisieapparatuur	Test- en meetsystemen	Beperk ongewenste trillingen

Hoe een rubberen schokdemper af te stemmen op de toepassing

Houd rekening met belasting, trillingen en installatie

De eerste overweging dient de feitelijke belasting te zijn. Het gewicht van de apparatuur alleen is niet voldoende, omdat de belasting mogelijk niet gelijkmatig over alle bevestigingspunten is verdeeld.

Kopers dienen rekening te houden met het totale gewicht van de apparatuur, de belasting per bevestiging, de belastingsrichting, de verwachte beweging en of het rubbercomponent voornamelijk in compressie, schuifspanning, trek of een combinatie van krachten zal werken.

De bedrijfsfrequentie is een andere belangrijke factor. Een beugel die onder statische belasting goed functioneert, hoeft niet noodzakelijk optimaal te presteren bij continue dynamische trillingen.

Ook de installatieruimte is van belang. De boutconfiguratie, montagematen, beschikbare vrije ruimte en de bewegingsrichting kunnen allemaal van invloed zijn op het vereiste ontwerp.

Dit is waarom deParker LORD engineeringgidsbenadrukt toepassingsspecifieke selectie en houdt rekening met factoren zoals belasting, doorbuiging, storende frequentie, demping en isolatie.

Overweeg het materiaal en de bedrijfsomgeving

De bedrijfsomgeving kan net zo belangrijk zijn als de mechanische belasting.

Olie, brandstof, water, vocht, chemicaliën, ozon, blootstelling aan de elementen en temperatuur kunnen allemaal van invloed zijn op de prestaties van rubber. Zo kan apparatuur die aan olie wordt blootgesteld een ander rubbermengsel vereisen dan apparatuur die buitenshuis werkt, terwijl machines die bij hoge temperaturen worden gebruikt wellicht een mengsel nodig hebben dat is ontworpen voor verhoogde temperaturen.

De materiaalkeuze dient daarom te berusten op de daadwerkelijke toepassing, in plaats van eenvoudigweg het meest gangbare rubbermateriaal te kiezen.

Voor OEM‑kopers is dit een van de gebieden waarin direct samenwerken met een fabrikant van rubberen schokdempers zeer nuttig kan zijn. De fabrikant kan, in samenwerking met de mechanische eisen, de bedrijfsomgeving beoordelen en bepalen of een standaardrubbermengsel of een op maat gemaakte samenstelling geschikter is.

Wat moeten kopers aan een fabrikant van rubberen schokdempers doorgeven?

Bij het aanvragen van op maat gemaakte rubberen schokdempers dienen kopers zoveel mogelijk toepassingsinformatie te verstrekken.

• Type apparatuur en toepassing
• Totale gewicht van de apparatuur
• Belasting per montagepunt
• Trillings- of schokomstandigheden
• Werkfrequentie
• Installatieafmetingen
• Montagewijze
• Werktemperatuur
• Blootstelling aan olie, water, chemicaliën of weersomstandigheden
• Vereist rubbermateriaal of prestatie-eisen
• Bestaande tekeningen, monsters of onderdeelnummers

Deze informatie biedt de fabrikant een betere basis voor de beoordeling van het ontwerp. Bovendien helpt het vaststellen of een bestaande industriële rubberen schokdemper aan de eisen voldoet of dat er een op maat gemaakt rubber‑metaalcomponent moet worden ontwikkeld.

AlsNIOSH-richtlijn over technische beheersmaatregelenlegt uit dat het isoleren van machinevibraties de overdracht van trillingen via constructies kan verminderen, maar dat de juiste isolatiemethode van groot belang is, omdat ongeschikte steunpunten de vibraties juist kunnen versterken.

Conclusie

Toepassingen van rubberen schokdempers omvatten een breed scala aan industriële apparatuur, van pompen en compressoren tot generatoren, HVAC‑systemen, machinegereedschappen, zware machines en precisieapparatuur.

Het doel is niet louter om trillingen te "absorberen". Afhankelijk van de toepassing moet een industriële rubberen schokdemper mogelijk continue trillingen beheersen, schokken opvangen, door structuur overgedragen geluid verminderen, gevoelige componenten beschermen of de stabiliteit van apparatuur verbeteren.

Voor inkopers is de beste aanpak om te beginnen met de daadwerkelijke toepassing en vervolgens belasting, trillingen, schokken, bedrijfsomgeving, rubbermateriaal en montageontwerp te beoordelen.

Wanneer standaardproducten niet aan de eisen voldoen, kan een gekwalificeerde fabrikant van rubberen schokdempers op maat gemaakte rubberen trillingsisolatoren of rubber‑naar‑metaal componenten ontwikkelen, gebaseerd op de werkelijke bedrijfsomstandigheden van de apparatuur. Deze toepassingsgerichte aanpak biedt een betere passing, duurzaamheid en langdurige prestaties dan wanneer men uitsluitend kiest op basis van afmeting of belastingsclassificatie.

Referenties

1.Parker LORD.LORD-catalogus voor industriële onderdelen en technische gids.

2.Nationaal Instituut voor Veiligheid en Gezondheid op het Werk (NIOSH).Implementeer technische beheersmaatregelen.

3.Eaton.Trillingsisolatiepads.

4.Parker LORD.Passieve bewegingsregeling en oplossingen voor trillingsisolatie.

5.Parker LORD.Isolator Engineering en Productcatalogus.
